适用于: COMSOL Multiphysics® 版本: 所有版本

问题描述

我正在按照构建 COMSOL App 示例的分步操作说明进行操作,其中指出,指定要选择的实体(如边界或域)的数值列表。如何找到这些边界,以及如何选择它们?

解决方法

COMSOL App 样本附带的分步建模操作说明通常包含一长串可选择的实体,例如:

仅选择边界 10、11、13、14、16、20-23、25、26、28、29、32 和 36-39。

您只需复制这一组编号并使用“粘贴”对话框将其粘贴到选择列表中,而不是尝试在模型中识别这些边界编号。

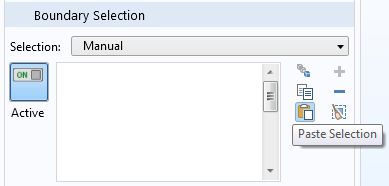

首先,单击“粘贴”图标,如下面的屏幕截图所示:

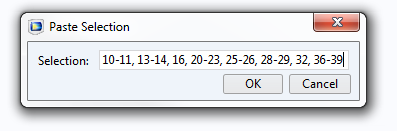

此时将打开一个对话框,您可以在其中输入一组实体(以空格和/或逗号分隔)。此外,您也可以使用连字符指定一个包含范围,比如 1-4 相当于 1、2、3、4。请参见下面的屏幕截图:

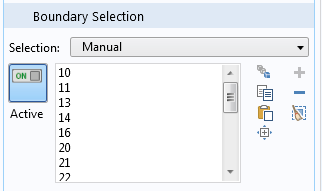

单击“确定”后,您应该看到:

有关上述步骤的视频演示,请从以下视频第 8:00 分钟标记处开始观看:在 COMSOL Multiphysics® 中选择几何实体
