问题描述
在 CAD 装配中,组件之间可能会存在一些小间隙或相交的部分,并且由于设计的复杂性,甚至无法避免地会存在一些不精确之处。在导入 CAD 装配文件时,仿真所基于的几何模型是通过计算所导入几何对象的布尔并集自动生成的,因此,为了解决小间隙和相交问题,可以调整布尔操作的修复容差。
在处理更为复杂的表面相交的情况下计算对象之间的并集,以及尝试通过增大布尔操作的修复容差来封闭对象之间的间隙或塌陷相交部分时,有时候可能会发生错误。在这些情况下,您可能会遇到“布尔几何操作失败。”或“无法缩放几何。请尝试使用较小的修复容差。”之类的错误。
如何在导入的 CAD 装配中计算对象的并集,并解决相交和间隙问题,而不会遇到错误呢?
解决方法
设计模块包含三维布尔几何操作,其功能比其他产品中的相应功能更为先进,并且更有可能成功解决从 CAD 装配文件中导入的几何对象中常见的相交和间隙类型的问题。
如果您的许可证包含“设计模块”,并且几何表示已设置为使用CAD 内核,则可以在三维几何节点的设置窗口中选中设计模块布尔操作复选框,以使用“设计模块”提供的布尔操作功能。
几何节点的设置窗口。
完成上述更改后,需要重新构建几何序列中已存在的布尔操作。这同样适用于形成联合体节点合并序列中的各个对象,以创建用于物理场设置和网格划分的最终几何模型。有关如何生成最终几何模型的更多信息,请参阅:“形成联合体”和“形成装配”的用法。
通过“设计模块布尔操作”,您可以封闭对象之间的小间隙,并塌陷相交部分。转到“形成联合体”操作或其他布尔操作的设置,然后将修复容差设置为绝对或相对,并输入与间隙或相交区域的宽度相对应的容差。当合并间隙宽度差异较大的多个对象时,最好使用多个布尔并集操作,每个操作都应具有适当的容差设置,以解决所选对象之间的间隙。
为了避免在每个新模型中去单独启用“设计模块布尔操作”,可以从文件菜单中打开首选项窗口,然后选择首选项设置几何→三维设计模块布尔操作→在新几何中使用。

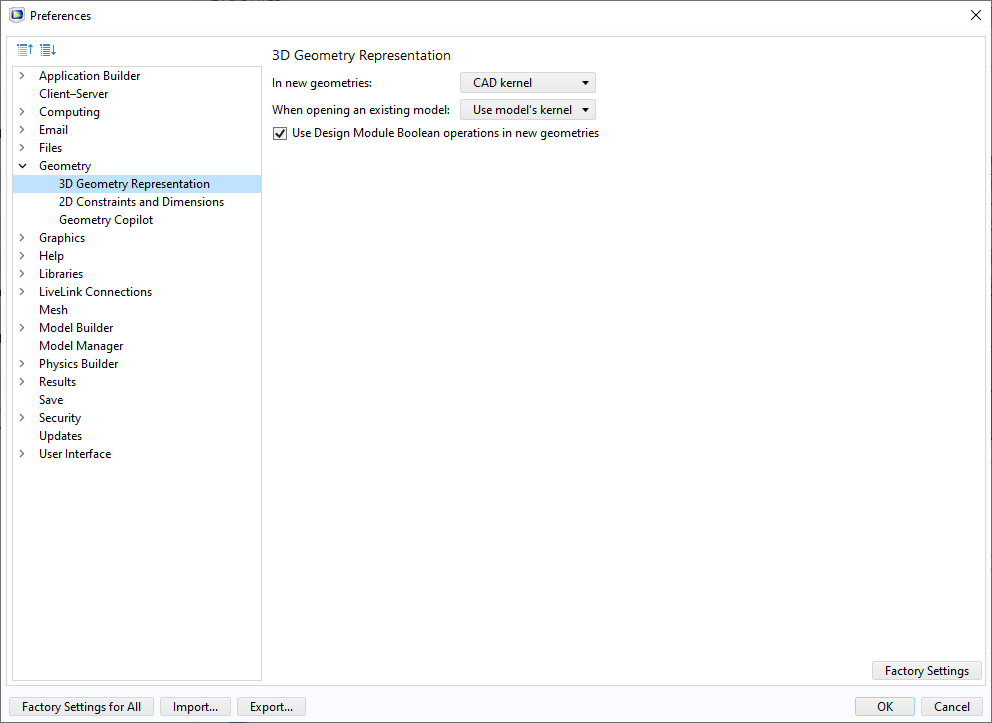

首选项窗口,其中显示三维几何表示设置。
