平台: 所有平台 版本: 所有版本

问题描述

您可能想要定义载荷、材料属性或边界条件,它们随解或时间突然发生变化。但是,这可能导致解在空间和/或时间上不连续,造成求解困难。

解决方法

本文提供的解决方法是使用平滑阶跃函数。软件提供了多个包含平滑处理选项的内置函数。这种平滑处理可以是一阶连续,也可以是二阶连续。二阶为默认设置,适用于大多数情况。包含平滑处理的函数如下:斜坡矩形波阶跃三角波波形(类型为锯齿波方波矩形波)和分段。下面的屏幕截图显示阶跃分段函数的界面,以及生成的平滑函数可视化表示。

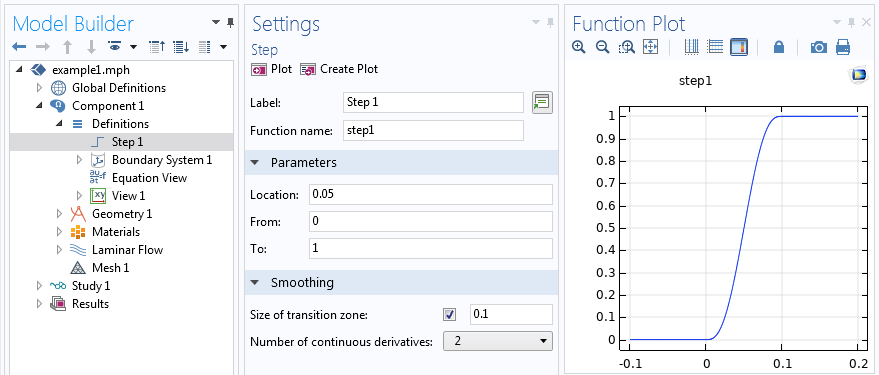

“阶跃”函数界面以及生成的平滑阶跃函数。

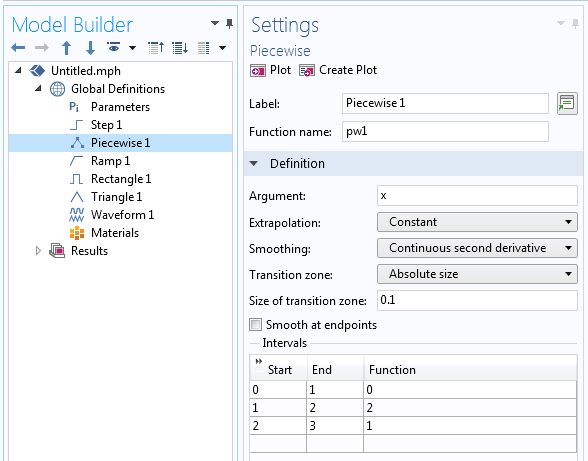

分段函数界面

“分段”函数界面。

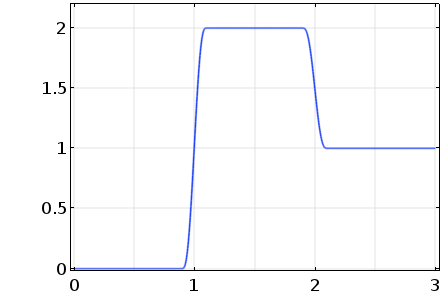

分段函数图

生成的平滑分段函数。

您可以在全局级别、模型中组件定义分支或材料属性定义中定义平滑阶跃函数及其他函数,具体取决于所需的函数范围。

另请参见:

知识库 103:提高非线性稳态模型的收敛性

知识库 1245:求解包含时变脉冲载荷的模型
