平台: 所有平台 版本: 所有版本

问题描述

如何计算空间或时间积分?如果我想要在模型中的其他位置使用这些积分结果,应该如何操作?

解决方法

COMSOL Multiphysics 架构支持您通过多种不同的方式计算空间和时间积分,您可以将其纯粹用于结果计算,也可用于在模型中引入反馈。本知识库条目涵盖了以上所有方面。

空间积分

进行积分的最常见方法是在组件 > 定义分支中添加积分类型的组件耦合。此特征会添加一个用作函数的运算符名称,您可以在模型中其他任何位置进行调用。该运算符可用于定义多个不同的变量,如下面的屏幕截图所示。请注意,在域上对1积分相当于计算该域的体积,在边界上对1积分可以得到表面积,沿边对1积分得到长度。如果您在计算解之后添加组件耦合,则必须在运算符名称可用于结果计算之前更新解

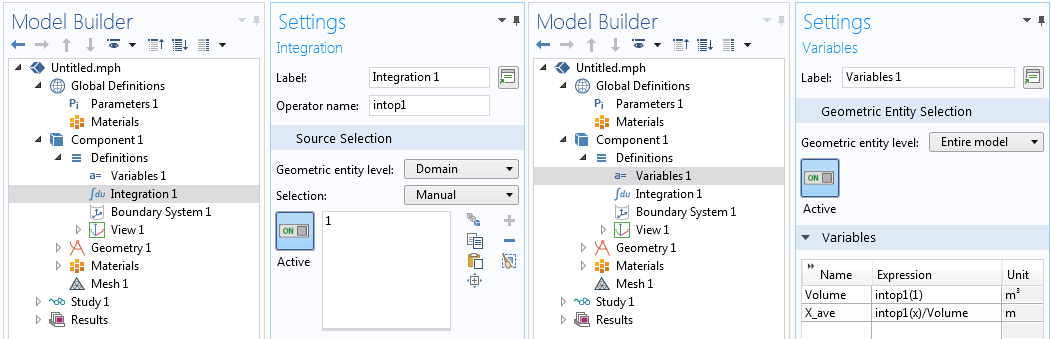

积分组件耦合以及使用它定义的变量集。

如果您只想对一个量积分,那么可以优先使用探针选项,而非组件耦合。前者的设置相对容易一些,软件会自动绘制“探针”的结果。每个“探针”都定义唯一的变量名称,可用于模型中的其他任何位置。对于瞬态模型,默认情况下,软件会在求解器采用的所有时间步绘制探针。如果您在计算解之后添加探针,则需要单击“探针”设置中的更新结果按钮。

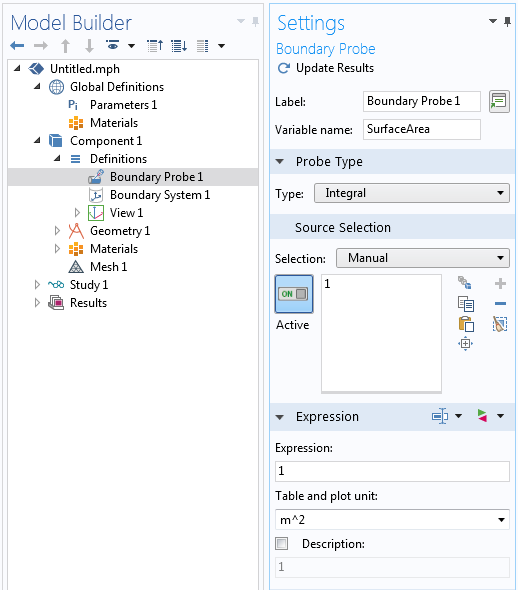

探针界面。

如果您不希望在模型中使用积分结果,而只想将积分结果用于结果计算,请转到结果 > 派生值并添加积分特征,如下面的屏幕截图所示。

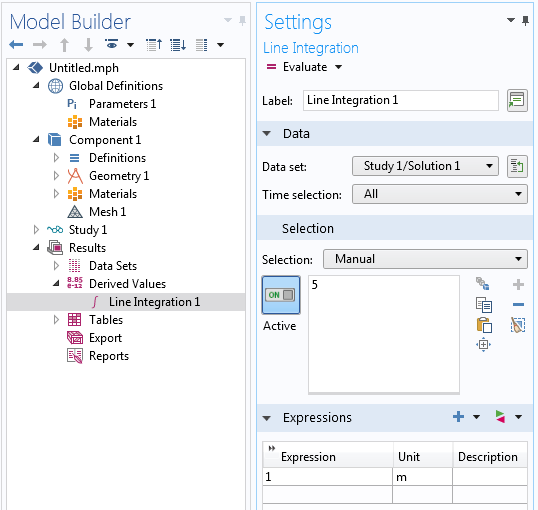

通过“结果 > 派生值”进行积分。

时间积分

对于只用于结果计算的情况,您可以在结果计算中使用timeint运算符。例如,您可以绘制timeint(1,2,T),从而绘制表达式T1-2秒的积分。此外,您也可以在 timeint 运算符中调用积分运算符。有关timeint运算符的附加文档,另请参见 COMSOL Multiphysics Reference Manual。

另一方面,如果您想要在模型中显示时间积分的结果,需要添加边界全局常微分和微分代数方程接口。举例来说,假设您已通过“全局变量”定义归一化高斯函数:

G = exp(-((t-0.5[s])/(0.1[s]*sqrt(2)))^2)/(0.1[s]*sqrt(2*pi))

如果您想对此变量进行时间积分,可以通过全局常微分和微分代数方程接口执行此操作,如下面的屏幕截图所示。定义将用于存储时间积分的变量的名称TimeInt。将方程定义为d(TimeInt,t)-G,表示TimeInt的时间导数等于G。您需要根据要积分的量适当调整因变量和源项的单位。在求解此方程时,其算法是从初始值TimeInt=0开始,因此计算表达式Gt=0到当前时间的积分。请注意,您可以对空间积分结果进行时间积分,这意味着表达式G可以替换为积分运算符等。

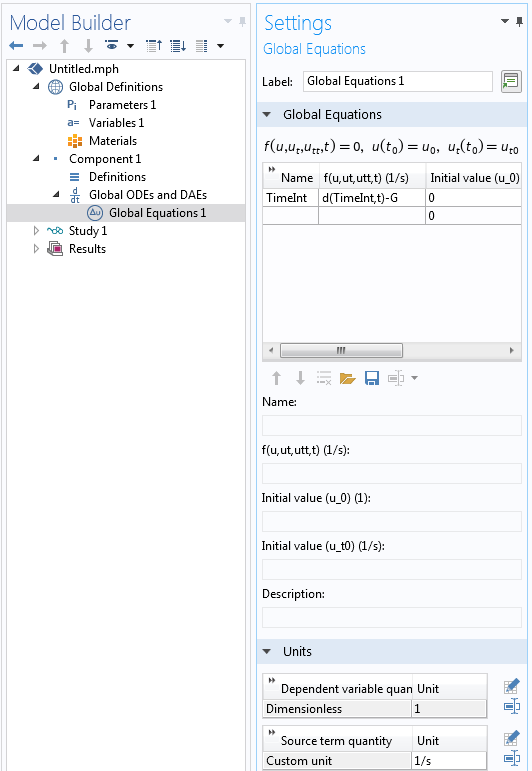

通过全局方程进行时间积分。
